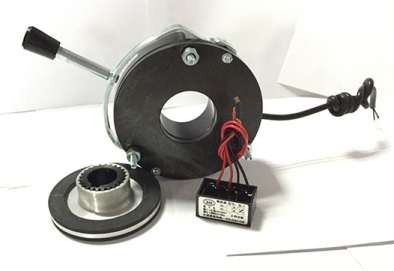

(1)结构理解(摩擦片式电磁离合器):电磁离合器的结构主要由励磁线圈、铁芯、电枢、摩擦片和连接器组成。直流24通常使用V作为电源。

　　2)动作原理分析：主动轴1的花键轴端配有主动摩擦片2。它可以沿着轴自由移动。由于花键连接，它将与主动轴一起旋转。从动摩擦片3与主动摩擦片交替折叠，其外缘凸起部分卡在套筒5中，套筒5中，套筒4与从动齿轮4固定。因此，从动摩擦片可以与从动齿轮一起旋转，当主动轴旋转时不能旋转。当线圈6通电时，将摩擦片吸入铁芯7和电枢8，并将摩擦片压紧。依靠主从动摩擦片之间的摩擦力，使从动齿轮随主动轴旋转。当线圈断电时，安装在内摩擦片和外摩擦片之间的圆形弹簧恢复电枢和摩擦片，离合器失去传递扭矩的作用。线圈的一端通过电刷和滑环9输入直流电源，另一端可以接地。

　　功能：电磁离合器是一种自动执行元件，它利用电磁力的作用来传递或停止机械传动中的扭矩。

　　类型理解:根据结构不同，分为摩擦片式电磁离合器、牙嵌式电磁器、磁粉式电磁器和涡流式电磁离合器。
